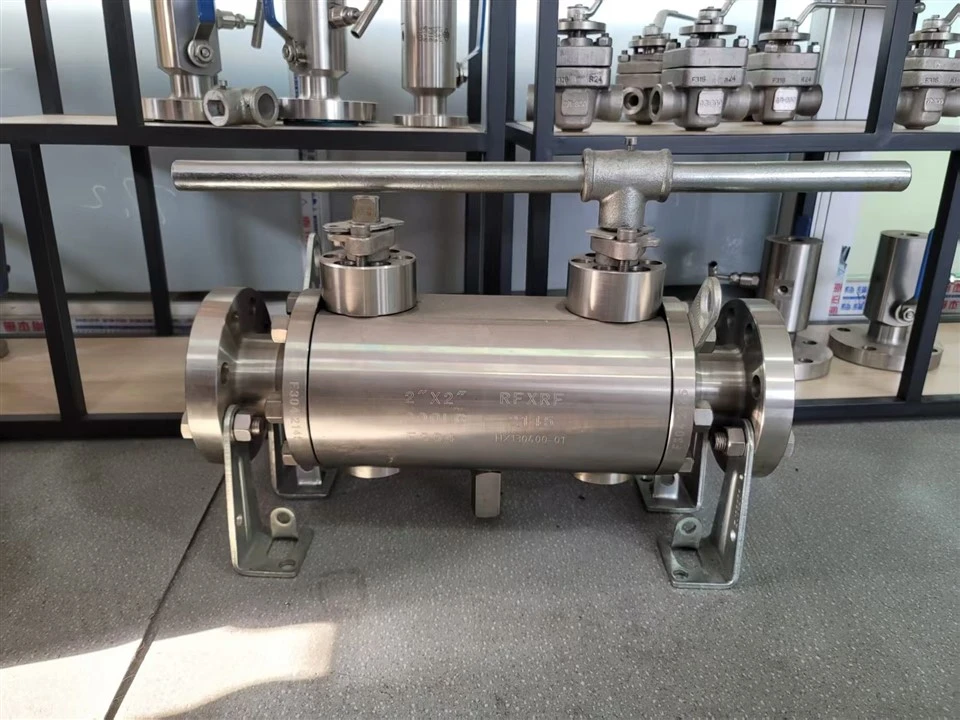

Подвійний кульовий кран має плаваючу кулькову конструкцію та м’яке-сиділо ущільнення, що дозволяє швидко відкривати та закривати завдяки повороту на 90 градусів. Він підходить для перекриття та ізоляції трубопроводів від води, нафти, природного газу, повітря та відповідних хімічних середовищ.

Технічні характеристики

Параметр	Стандартна специфікація	Опції
Тип клапана	Кульовий кран з м’яким ущільненням	Індивідуальний
Структура	Плаваючий м'яч, 2-х / 3-х частин	Індивідуальний
Номінальний розмір	1/2"–12" / DN15–DN300	До DN600
Номінальний тиск	Клас 150–300 / PN10–PN40	Клас 600 / PN63
Матеріал корпусу	WCB / LCB / CF8 / CF8M	Дуплекс / Супер дуплекс
Матеріал кулі	SS304 / SS316 / SS316L	Індивідуальний сплав
Матеріал стебла	SS410 / SS304 / SS316	17-4PH
Матеріал сидіння	PTFE / RPTFE / PEEK	TFM / Devlon / нейлон
Підключення	Фланцевий / Різьбовий / SW / BW	RTJ / Індивідуальний
Порт	Повний порт	Зменшений порт
Стандарт дизайну	API 608 / ASME B16.34 / ISO 17292	BS 5351 / EN 12516
Віч-в-Віч	ASME B16.10 / EN 558	DIN / JIS
Стандарт тестування	API 598 / ISO 5208 / EN 12266-1	Специфікація проекту
Пожеж{0}}безпечний	API 607 / API 6FA / ISO 10497	Додатково
Неконтрольовані викиди	ISO 15848-1 / API 624	TA-Luft / VDI 2440
Операція	Важіль / КПП	Пневматичний / Електричний
ЗМІ	Вода / Нафта / Газ / Повітря / Хімічні середовища	Індивідуальний

Матеріали та ключові компоненти

Корпус клапана та кулька:Корпуси клапанів можуть бути виготовлені з WCB, LCB, CF8 або CF8M. Кульки можуть бути виготовлені з SS304, SS316, SS316L або сплавів, вибраних на основі корозійної активності середовища та умов експлуатації.

Сідло клапана:PTFE підходить для загальних умов експлуатації; RPTFE забезпечує кращу зносостійкість і стійкість до деформації; PEEK підходить для вищих температур і вимог до механічної міцності.

Шток клапана та сальник:Штоки клапанів можуть бути виготовлені з нержавіючої сталі SS410, SS304 або SS316 і можуть бути налаштовані з такими ущільнювальними матеріалами, як PTFE та графіт.

product-1440-810

Контроль якості

Перевірка сировини:Перевірити матеріали, специфікації та MTC; матеріали з нержавіючої сталі та сплавів можуть бути перевірені PMI за потреби.

Перевірка обробки:Огляньте корпус клапана, кульку, шток, ущільнювальні поверхні та розміри з’єднань. Ключові розміри контролюються згідно з кресленнями та діючими стандартами.

Заводське тестування:Виконайте перевірку оболонки, перевірку герметичності сідла та перевірку відкриття/закриття. Результати випробувань фіксуються в протоколах якості.

Виробництво та постачання

Заводська обробка:Використання ЧПК та іншого обладнання для обробки корпусів клапанів, кульок, штоків і сполучених поверхонь ключа, забезпечуючи узгодженість у партіях.

Масове постачання:Підтримка стандартних продуктів, оптових замовлень і проектних замовлень. MOQ, потужність і час доставки підтверджуються на основі специфікацій, матеріалів і кількості.

Постачання запасних частин:Надання часто використовуваних запасних частин, таких як сідла клапанів, ущільнювачі та штоки, для подальшого обслуговування та повторних покупок.

Можливості налаштування

Налаштування специфікації:Підтримка налаштування розміру, номінального тиску та специфікацій-{1}}face to face.

Налаштування матеріалу:Вибір матеріалів корпусу, м’яча, виносу та сидіння на основі середовища, температури та тиску.

Налаштування диска:Підтримка ручного, пневматичного та електричного керування.

OEM і документація:Підтримка персоналізації логотипів, табличок, упаковки та проектної документації. Доступні креслення GA, MTC, звіти про випробування та звіти про перевірки.

Упаковка та експорт

Експортна упаковка:Фанерний ящик, дерев’яний ящик або піддон використовуватимуться для захисту портів клапанів, фланців і ущільнювальних поверхонь.

Захист від іржі та вологи:Залежно від способу транспортування забезпечується захист від іржі, вологи та -транспортування на далекі відстані.

Експортна документація:Можуть бути надані комерційний рахунок-фактура, пакувальний лист, сертифікат походження, MTC, звіт про перевірку та сертифікат випробувань.

FAQ

Q: Яка різниця між сидіннями з PTFE та RPTFE?

A: PTFE має хорошу хімічну сумісність; RPTFE покращує стійкість до стирання та деформації завдяки посиленню матеріалу, і конкретний вибір залежить від тиску, температури та середовища.

З: Чи можете ви надати пожежобезпечні{0}}кульові крани?

A: Пожежобезпечні конфігурації, сумісні з API 607, API 6FA або ISO 10497, можна надати відповідно до структури продукту та вимог проекту.

З: Чи можете ви надати документацію про неконтрольовані викиди?

Відповідь: Відповідні конфігурації з низьким-викидом і тестування або документація, пов’язана зі стандартами ISO 15848-1, API 624 або TA-Luft/VDI 2440, можуть бути надані відповідно до вимог проекту.

Q: Які документи доступні?

A: Можуть бути надані MTC, звіт про випробування тиском, звіт про перевірку, креслення GA та інші технічні документи, необхідні для проекту.

З: Яка інформація потрібна для пропозиції?

В: Будь ласка, вкажіть розмір клапана, номінальний тиск, середовище, температуру, матеріал корпусу, матеріал сідла, з’єднання, привід, кількість і необхідний стандарт.

Питання: які MOQ і час виконання?

A: MOQ і час виконання визначаються на основі специфікацій продукту, матеріалів, кількості та вимог до налаштування. Стандартні продукти та проектні замовлення оцінюються окремо.
